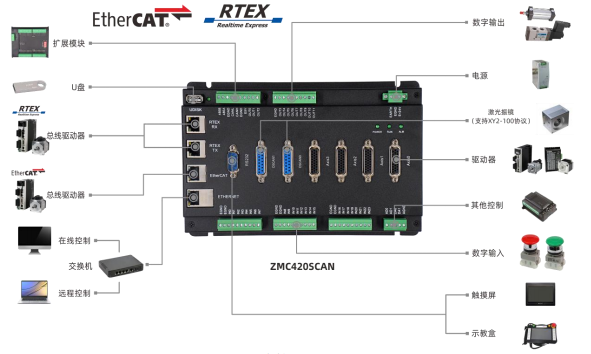

今天，正運動技術為大家分享一下應用C++開發一個激光振鏡的運動控制例程。我們主要從新建MFC項目，添加函數庫講起，最后通過項目實戰——激光振鏡打標例程講解，來讓大家熟悉它的項目開發。在正式學習之前，我們先了解一下正運動技術的運動控制器ZMC420SCAN。這款產品是20軸運動控制器。ZMC420SCAN 總線控制器支持 ECAT/RTEX 總線連接，支持多達20軸運動控制，支持直線插補、任意圓弧插補、空間圓弧、螺旋插補、電子凸輪、電子齒輪、同步跟隨、虛擬軸設置等；采用優化的網絡通訊協議可以實現實時的運動控制。ZMC420SCAN 總線控制器支持脈沖軸/總線軸/振鏡軸混合插補。ZMC420SCAN 支持10路脈沖輸出與編碼器反饋且支持4路振鏡軸，板載24點輸入，12點輸出，2AD，2DA，所有輸出口都支持高速PWM控制。
ZMC420SCAN使用一套API函數，支持C、C++、C#、LabVIEW、Python、Delphi等開發語言，支持VC6.0、VB6.0、Qt、.Net等平臺，支持Windows、Linux、WinCE、iMac等操作系統。
圖2

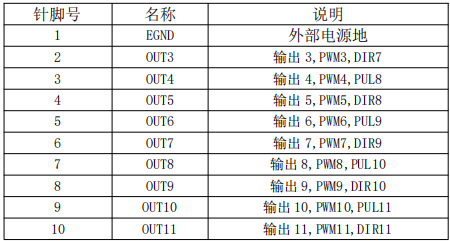

ZMC420SCAN 的PWM 輸出受正常輸出功能的控制，輸出口“ON”狀態下才能進行PWM輸出，便于控制激光能量。ZMC420SCAN 的輸出0-7的具有精準輸出的功能，每個輸出的精準輸出功能相互獨立，通過MOVEOP_DELAY 與AXIS_ZSET ，來設置每個MOVE_OP 指令是否使用精準輸出以及精準輸出的延時，從而實現激光的PSO 控制。ZMC420SCAN 的輸出0-7支持精準輸出且相互獨立，通過指令：MOVE_OP，AXIS_ZSET，MOVEOP_DELAY來分別控制激光的開關，精準輸出開關及延時,從而實現激光PSO控制。

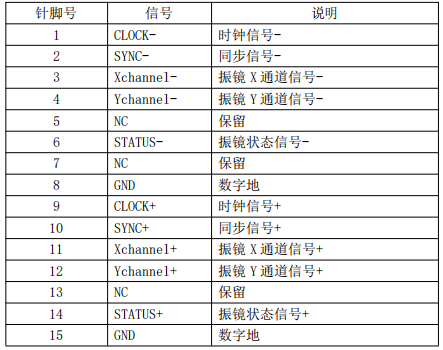

ZMC420SCAN支持XY2-100振鏡協議，支持運動控制與振鏡聯合插補運動。上位機通過網口與控制器相連，獲取對應控制器的句柄，通過XY2-100協議控制振鏡軸，通過總線協議或者脈沖模式控制伺服或步進軸。
本地軸號4/5可以ATYPE=21 配置為第1個振鏡, 本地軸號6/7可以ATYPE=21 配置為第2個振鏡，可通過 AXIS_ADDRESS 配置軸號。
新建MFC項目 添加函數庫

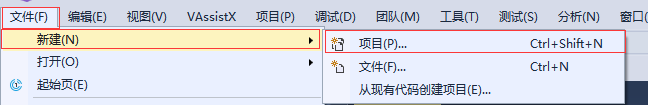

1.在VS2017菜單“文件”→“新建”→“項目”，啟動創建項目向?qū)А?/span>
2.選擇開發語言為“Visual C++”和程序類型“MFC/ATL”中的“MFC應用程序”。

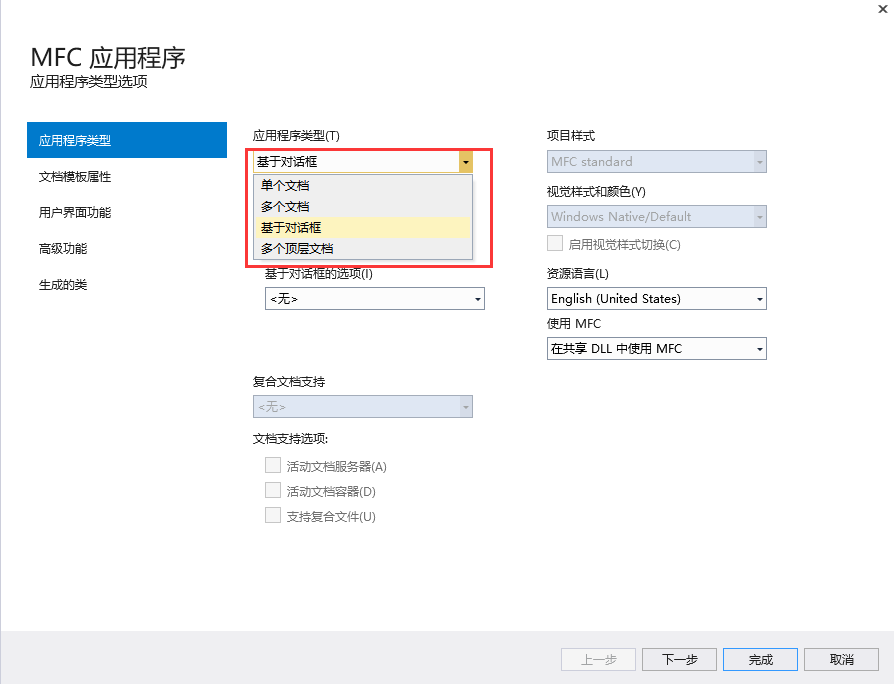

3.選擇類型為“基于對話框”，下一步或者完成。下一步則往后繼續配置，完成就直接完成即可。把類型選好，其他的可以在項目中編輯。
4.找到廠家提供的光盤資料，路徑如下(64位庫為例)：
A.進入光盤資料找到PC函數文件夾。
B.選擇函數庫2.1。
C.Windows平臺。
D.根據需要選擇對應的函數庫這里選擇64位庫。
E.解壓C++的壓縮包,里面有C++對應的函數庫。

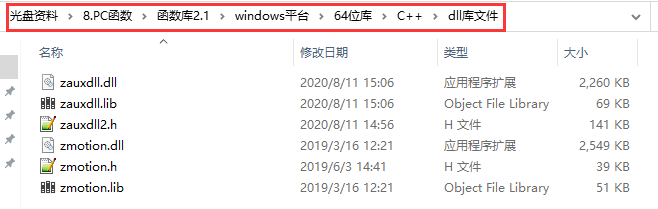

F.函數庫具體路徑如下。

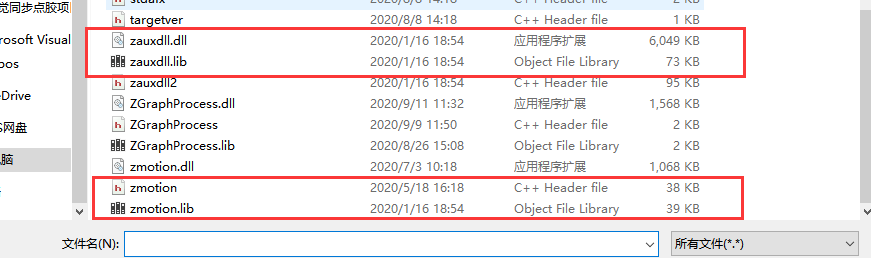

5.將廠商提供的C++的庫文件和相關頭文件復制到新建的項目里面。
6.在項目中添加靜態庫和相關頭文件。
靜態庫：zauxdll.lib, zmotion.lib
相關頭文件：zauxdll2.h, zmotion.h

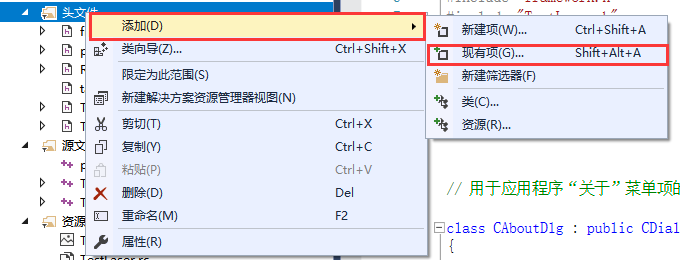

A.先右擊頭文件，接著依次選擇:“添加”→“現有項”。
B.在彈出的窗口中依次添加靜態庫和相關頭文件。

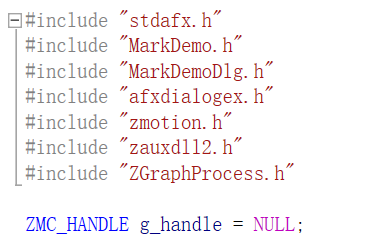

7.聲明用到的頭文件和定義控制器連接句柄。
至此項目新建完成。

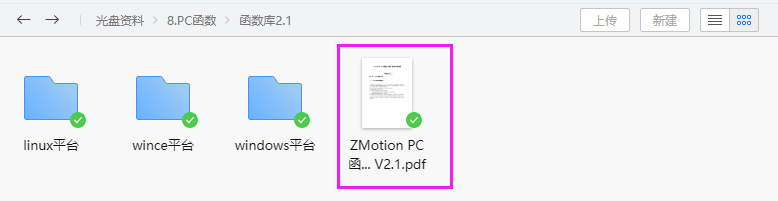

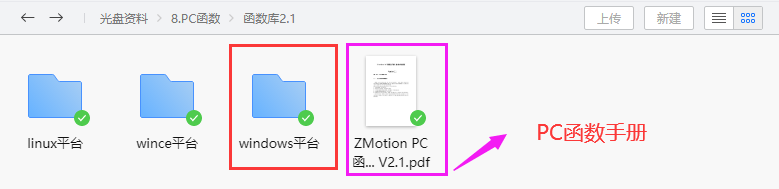

1.PC函數手冊也在光盤資料里面，具體路徑如下：
2.PC編程，一般先根據控制器連接方式選擇對應的連接函數連接控制器，返回控制器句柄。接著用返回的控制器句柄，實現對控制器的控制。
3.比如通過網口連接控制器，先使用ZAux_OpenEth（）鏈接控制器，獲取控制器句柄handle。

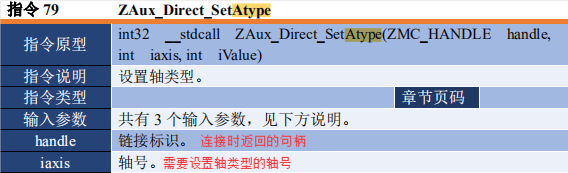

4.通過獲取到的控制器句柄handle，對控制器進行激光振鏡軸類型的設置。

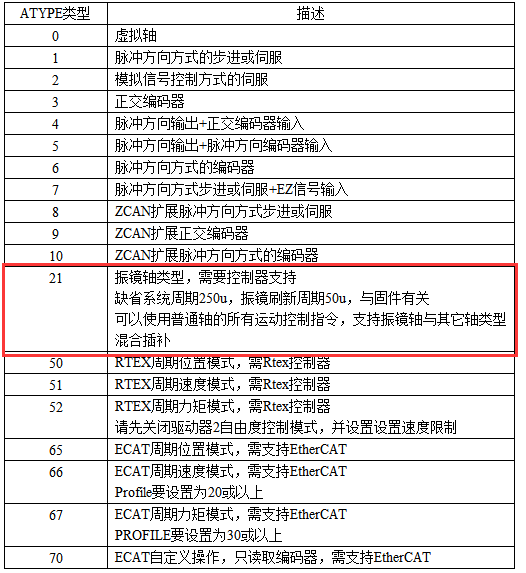

第三個參數的值有以下的模式選擇，使用振鏡軸需選擇軸類型為21的模式，設置軸為振鏡軸類型，振鏡軸類型系統周期與刷新周期都要比普通軸快很多。

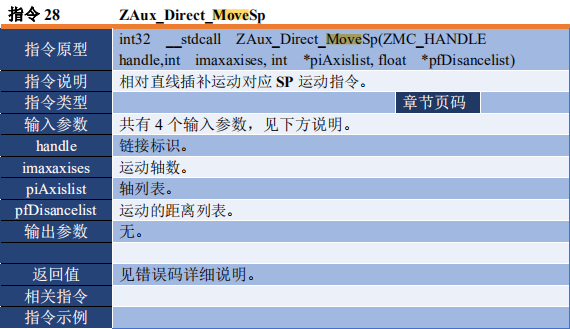

5.通過獲取到的控制器句柄handle，控制控制器的振鏡軸進行多軸運動控制，可以進行搭配振鏡軸與普通軸進行混合插補運動。
